力芯微推出用于SIM卡接口的电平转换芯片ET4557
2024/04/01
>>>>概述

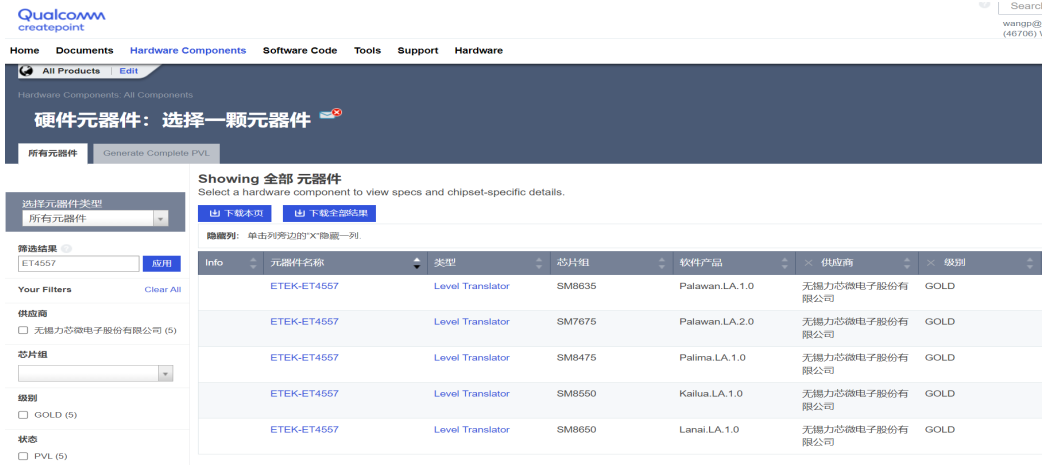

随着手机平台的快速发展，新的工艺节点降低了手机基带处理器的电压，主流旗舰平台电压已经从1.8V降低到1.2V，而SIM卡主要采用3.0V（B类）或者1.8V（C类）的逻辑电平接口，为此力芯微新推出一款SIM卡电平转换ET4557来实现主机平台与SIM卡之间的通信，并成功进入Qualcomm（高通）的中高端平台参考设计，获得最高推荐等级（GOLD）。
ET4557具有双电源设计，其中主机处理器侧电源电压为1.08V至1.98V，SIM卡侧电源电压为1.62V至3.6V。它包含三路电平转换，用来将SIM卡的I/O、RST和CLK信号进行电压转换，使得SIM卡能与主芯片之间进行正常通讯。
ET4557具有EN控制管脚，可以用来控制 SIM 卡侧信号的开启和关闭时序，当EN信号由高变低时，SIM端的RST、CLK、IO信号将依次被禁用，其遵循 ISO7816-3 设计规范，以确保正常启动和禁用 SIM 卡。
>>>>特点（feature）
--低功耗
--支持 1.62V 至 3.6V SIM 卡供电电压
--支持 1.08V 至 1.98V 主机控制端供电电压
--支持时钟速度：10MHz
--端口内部集成上拉和下拉电阻
--支持3个通道，IO_HOST为双向，RST_HOST和CLK_HOST为单向
--集成EMI滤波器
--端口集成ESD保护
--遵循ISO-7816-3时序要求
--封装：QFN-10 1.4mm*1.8mm

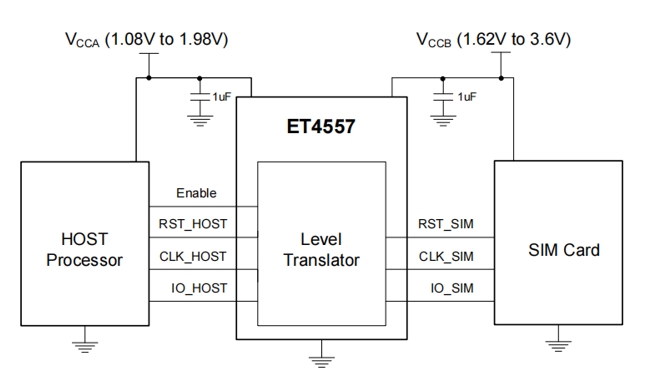

>>>>典型应用

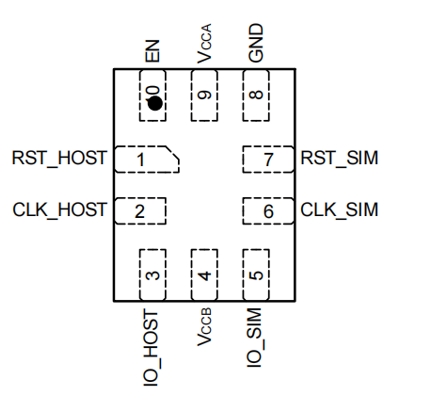

>>>>管脚定义

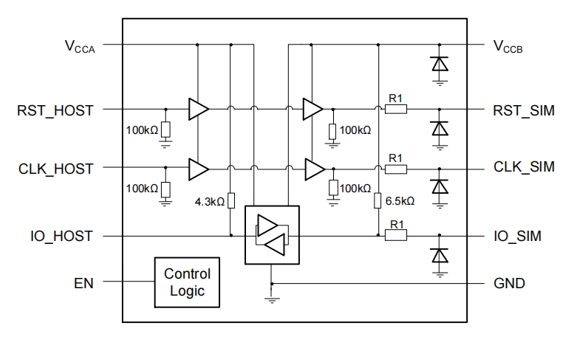

>>>>功能框图

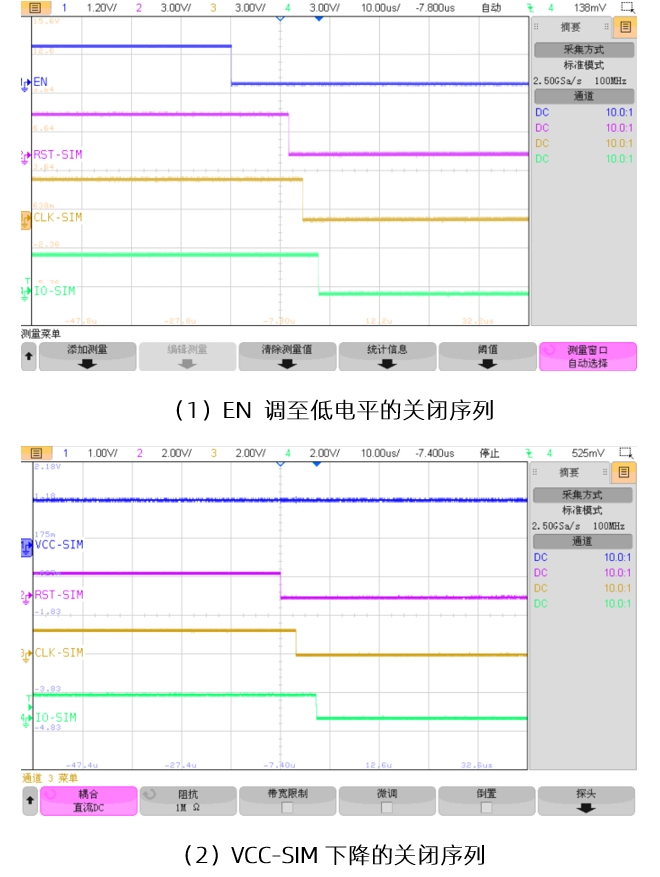

>>>>关闭序列
